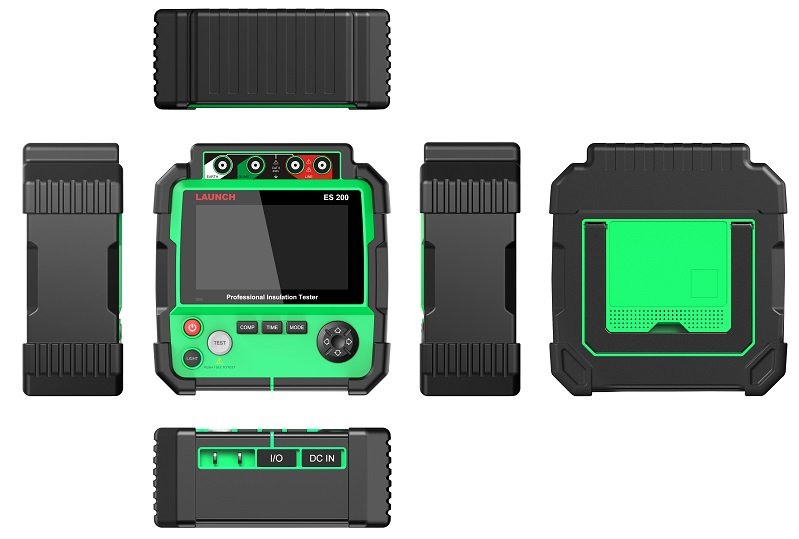

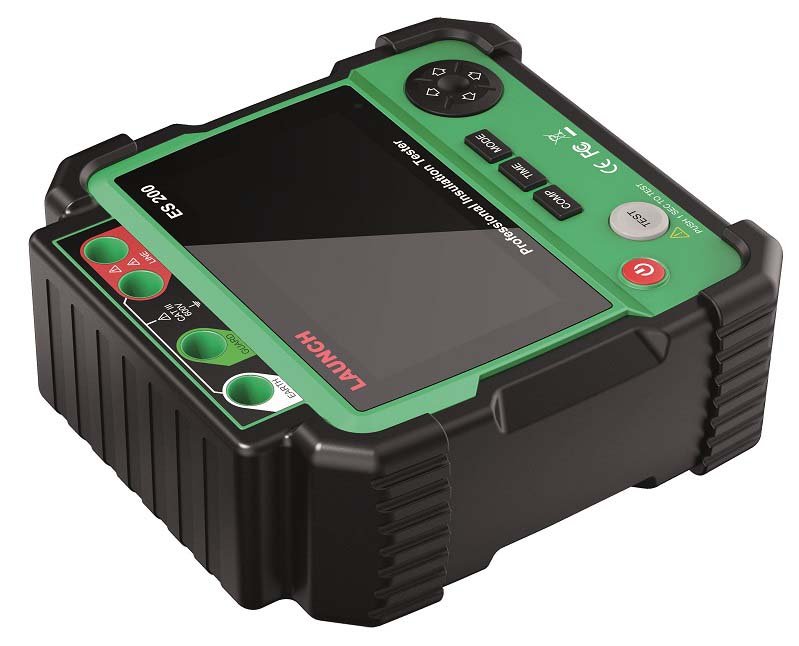

Launch ES200 EV akumulatoru izolācijas pretestības indikatoru elektrisko transportlīdzekļu akumulatoriem
Funkcijas:
- Launch ES200 EV var izmantot, lai izmērītu izolācijas pretestību starp elektriskā transportlīdzekļa virsbūvi un augstsprieguma akumulatora savienojuma līnijām, katru līniju vienkārši mēra pret automašīnas virsbūvi.
- Ierīci var izmantot kā patstāvīgu ierīci vai pievienot TAB III diagnostikas ierīcei. Pēc savienošanas ar TAB III diagnostikas ierīci ES200 var vadīt, izmantojot Bluetooth, un veiktie mērījumi tiek saglabāti.
- Mērījumu laikā tiek ģenerēts ļoti augsts spriegums, un ierīce mēra plūstošās strāvas stiprumu, tādējādi pārvēršot to izolācijas materiāla galīgajā pretestības rezultātā.
- Radītais spriegums ir no 500 līdz 5000 V, un to izvēlas atkarībā no elektriskā transportlīdzekļa ražotāja. Mērīšanas sprieguma lielumam jābūt līdzīgam spriegumam, ko elektriskajā transportlīdzeklī izmanto kontrolei.
- Ierīcē ir iebūvēts 5 collu collas krāsu displejs, kurā var viegli saskatīt attēlotos parametrus pat spilgtā saules gaismā.
- Tai ir trīs mērīšanas režīmi: laika mērīšana, salīdzināšana un nepārtraukta mērīšana.
Mērījumu ziņojuma piemērs:
Tehniskie parametri:
- Akumulators: 3150 mAh
- Displejs: 5″ collas
- Darba temperatūra: 0 °C – +50 °C
- Izmēri: 180 x 174 x 65 mm
- Svars: 1,7 kg
Līdzstrāvas sprieguma testa parametri:
- Spriegums: 30 – 600 V
- Vērtību diapazons: 1 V
- Testēšanas precizitāte: +/- 3 %.
Maiņstrāvas sprieguma testēšanas parametri:
- Spriegums: 30 – 600 V (50/60 Hz)
- Vērtību diapazons: 1 V
- Testa precizitāte: +/- 3 %
Testa rezultātu parametri:
- Testa spriegums: 500 V | 1000 V | 2000 V | 5000 V
- Mērījumu rāmji: 0MΩ – 20MΩ | 0MΩ – 40GΩ | 0MΩ – 100GΩ | 0MΩ – 1000GΩ
- Atvērtās ķēdes spriegums: līdzstrāvas 500V | līdzstrāvas 1000V | līdzstrāvas 2000V | līdzstrāvas 5000V
- Mērījumu precizitāte:
0MΩ – 99,9MΩ (+/- 3% +5); 100MΩ – 9,99GΩ (+/- 5% +5); 10GΩ – 20GΩ (+/- 10% +5) |
0MΩ – 99,9MΩ (+/- 3% +5); 100MΩ – 9,99GΩ (+/- 5% +5); 10GΩ – 40GΩ (+/- 10% +5) |
0MΩ – 99,9MΩ (+/- 3% +5); 100MΩ – 9,99GΩ (+/- 5% +5); 10GΩ – 100GΩ (+/- 10% +5) |
0MΩ – 99,9MΩ (+/- 3% +5); 100MΩ – 9,99GΩ (+/- 5% +5); 10GΩ – 1000GΩ (+/- 10% +5) |
- Īsslēguma strāva: <3,0 mA
