Rāmja ģeometrijas mērīšanas sistēma komerctransportlīdzekļiem Haweka CMC4000

Rāmja ģeometrijas mērīšanas sistēma komerctransportlīdzekļiem Haweka CMC4000

Izcelsmes valsts: Vācija, 24 mēnešu garantija

Haweka CMC4000 ir mobila un ļoti precīza rāmju ģeometrijas pārbaudes sistēma smagajam transportam, kas papildina veiksmīgo AXIS sēriju. CMC4000 ļauj viegli noteikt transportlīdzekļa rāmja faktisko stāvokli: horizontālo izliekumu, vertikālo novirzi un rāmja (deformāciju). Sistēma ļauj veikt visus mērījumus bez sarežģīta papildu aprīkojuma, un rezultāti tiek skaidri attēloti 2D vai 3D grafiskā formātā.

Sistēma ir Haweka AXIS4000 sistēmas neatņemama sastāvdaļa, un tajā tiek izmantota tā pati kamera, tādējādi integrācija ir ātra un vienkārša. Mērījumu datus var izdrukāt atskaites veidā, izvēloties vēlamo noformējuma detalizāciju.

Funkcijas:

• Ātra rāmja skalas uzstādīšana šasijas iekšpusē – nav nepieciešams noņemt tvertni, rezerves riteni vai kastes.
• Pašcentrējoša skala nodrošina precizitāti.

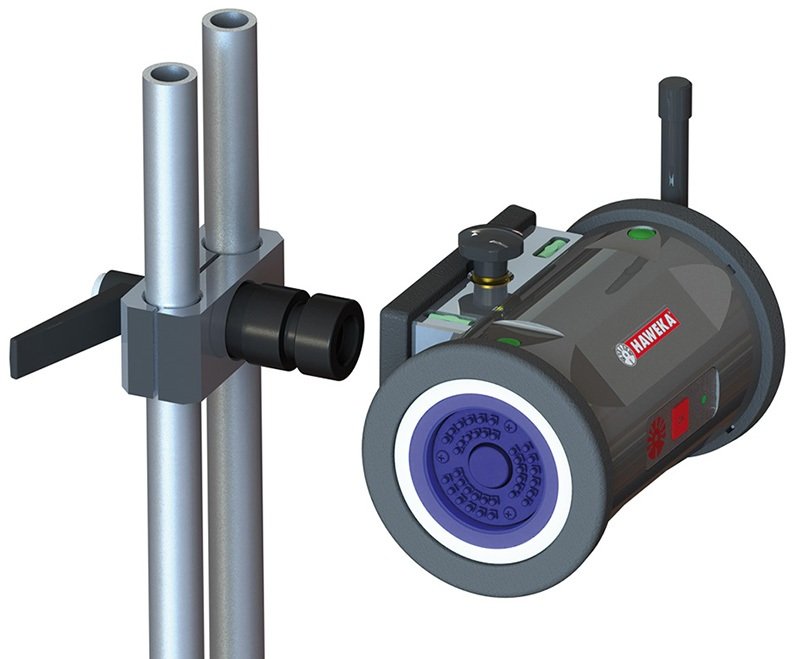

• Vienas kameras uzņemšana (izmanto ar AXIS4000 sistēmu).
• Pielāgota programmatūra rāmju mērījumiem.
• Elastīga mērīšanas punktu un matricas izvēle, īpaši svarīga deformācijām.
• Skaidri ekrānā redzami norādījumi atvieglo katru darba soli.
• Mērījumu rezultāti tiek attēloti grafiski 2D un 3D formātā.
• Iespēja pēc pieprasījuma izveidot un izdrukāt detalizētu mērījumu pārskatu.
• Skaidra un viegli lietojama izvēlnes struktūra ātrai pārslēgšanai starp displeja režīmiem.

Tehniskās specifikācijas:

• Mērījumu robežas:
• Horizontālā rāmja novirze: 0-750 mm | Precizitāte: ±0,5 mm.
• Vertikālā rāmja novirze: 0-750 mm | Precizitāte: ±0,5 mm.
• Rāmja deformācija: ±18° | Precizitāte: ±0,2°.
• Maksimālais izmērāmais rāmja garums: līdz 18 m
• Rāmja izmērāmais platums: 750-1350 mm
