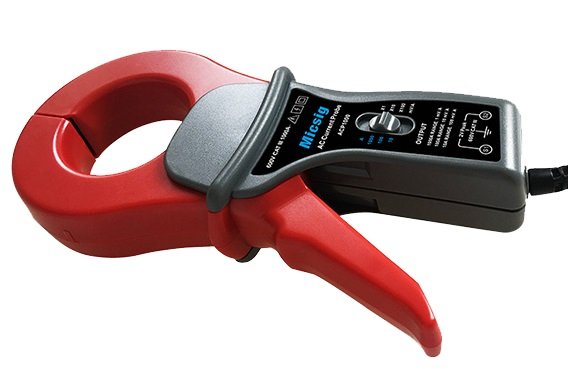

Osciloskopa strāvas mērīšanas knaibles ACP1000
Ražotājs.
Knaibles maiņstrāvas mērīšanai.
Tehniskie parametri:
| Ieeja | Nominālā jauda | Frekvence | Ārējā pretestība | Rezultātu precizitāte |
| 0.1 – 10 A | 100 mV/A | 10 – 100 kHz | ≥ 100 kOhm | 3 % ±10 mV |
| 0.1 – 100 A | 10 mV/A | 10 – 100 kHz | ≥ 100 kOhm | 2 % ±5 mV |
| 1 – 1000 A | 1 mV / A | 10 – 100 kHz | ≥ 100 kOhm | 1 % ±1 mV |
- Mērāmās strāvas diapazons: 0,1 A – 1000 A
- Darba frekvence: 10 Hz – 100 kHz
- Maksimālā momentānā strāva: 2000 A (2 s)
- Izejas signāls: mV/A
- Maksimālā precizitāte: 1%
- Darba temperatūra: -15°C līdz +75°C
- Drošības klase: CAT III 600 V
- Maksimālais vadītāja biezums: 52 mm
- Izmēri: 111 x 216 x 45 mm

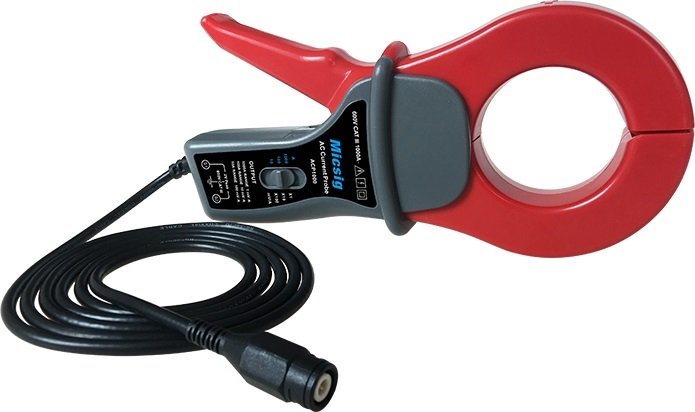

- Izejas kabelis: 1,55 m BNC izolēts izejas kabelis, ko var pievienot tieši osciloskopam vai citiem izstrādājumiem, kuriem ir papildu BNC savienotājs.
