Osciloskops automašīnām ATO1004

Osciloskops automašīnām ATO1004

Micsig ATO1004 ir Micsig osciloskops, kas īpaši izstrādāts automobiļu rūpniecībai. Šim modelim ir 1 GSa/s skenēšanas ātrums, 110 Mpts atmiņas dziļums un 100 MHz signāla joslas platums. Ar dažādām saskarnēm, piemēram, WIFI, USB un HDMI, 4 kanāliem un 10,1″ skārienjūtīgo ekrānu jūs varēsiet veikt dažādus testus un iegūt skaidrus un precīzus rezultātus. Jūs atradīsiet arī īpašas funkcijas, kas ļauj testēt dažādas automobiļu sistēmas: uzlādes/startera ķēdes, pārnesumkārbas, aizdedzes u. c. Pateicoties 32 GB iekšējās atmiņas, varat ērti saglabāt testu viļņu formas vai ekrānšāviņus. Turklāt šīs viļņu formas var parādīt tālrunī vai ekrānā.

Funkcijas:

• Joslas platums: 100 Mhz
• Skenēšanas ātrums: 1 GSa/s (viens kanāls)
• Atmiņas dziļums: 110 Mpts (viens kanāls)
• Uztveršanas ātrums: 78 000 wfm/s

Tehniskie parametri:

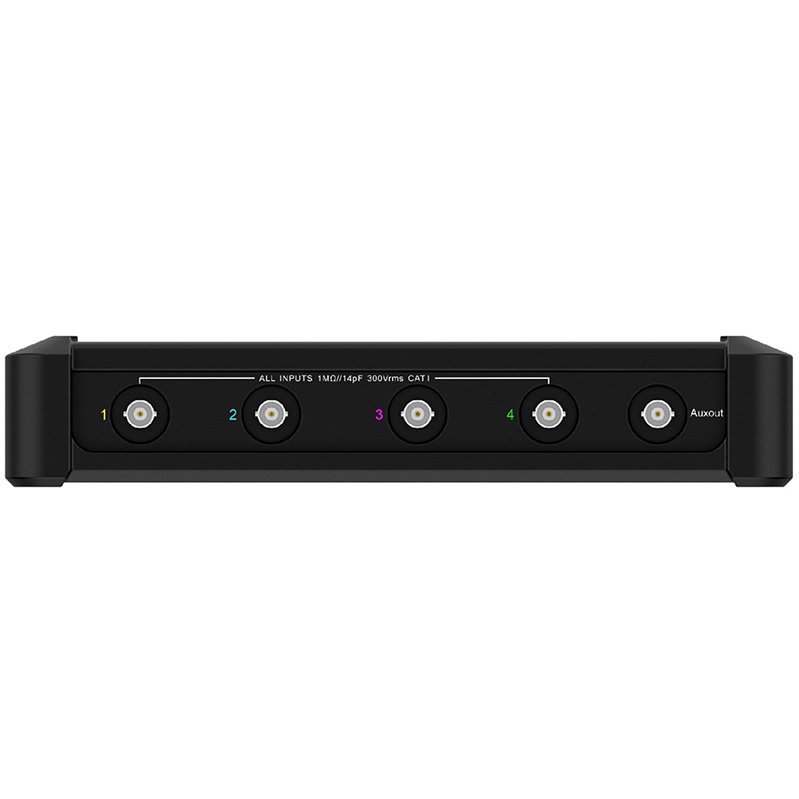

• Analogie ieejas kanāli: 4
• Rezultātu attēlošanas ātrums: ≤3,5 ns
• Vertikālā skala: 1 mV/div – 10 V/div
• Horizontālā skala: 2 ns/div – 1 pc/div
• Šifrēšanas veids: UART, CAN, CAN FD, LIN, SPI, PC
• Displejs: 10,1″ LCD skārienekrāns, 1280 x 800 pikseļi.
• Iekšējā atmiņa: 32 GB
• Saskarnes: Wi-Fi, USB 3.0/2.0 Host, USB Type-C, Ground, HDMI, ārējais barošanas avots.
• Akumulatora ietilpība: 7500 mAh
• Darbības laiks ar pilnībā uzlādētu akumulatoru: aptuveni 5 stundas

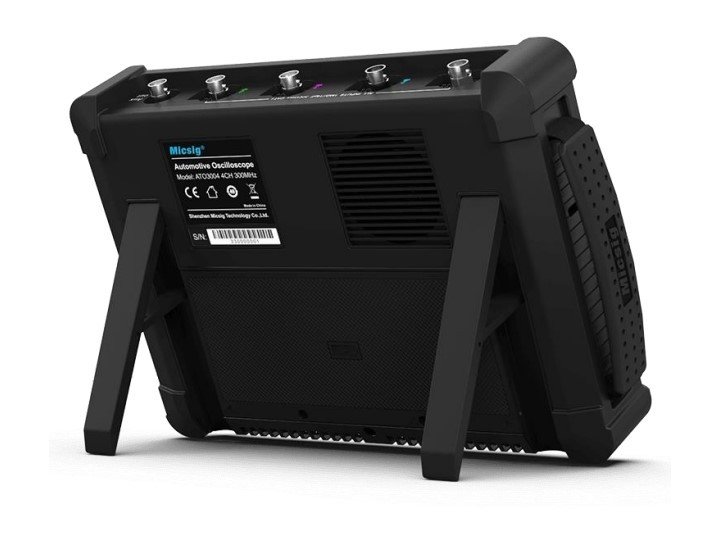

• Izmēri: 265 x 192 x 50 mm
• Svars: 1,9 kg (ieskaitot akumulatoru)

Komplektā ietilpst :

• Iekārtas lādētājs
• Oscilogrāfs ATO1004
• Akumulators (iebūvēts)
• Pasīvās BNC zondes x 2 gab.
• BNC – banānu kabeļi x 4 gab.
• Elastīgi adatu zondi x 4 gab.
• Krokodila spailes x 2 gab.
