Dinamometriska spēka pārbaudes stends Dynomag HUB

Testa stends Dynomag HUB

Ražotājs: Magic motor sport, Itālija.

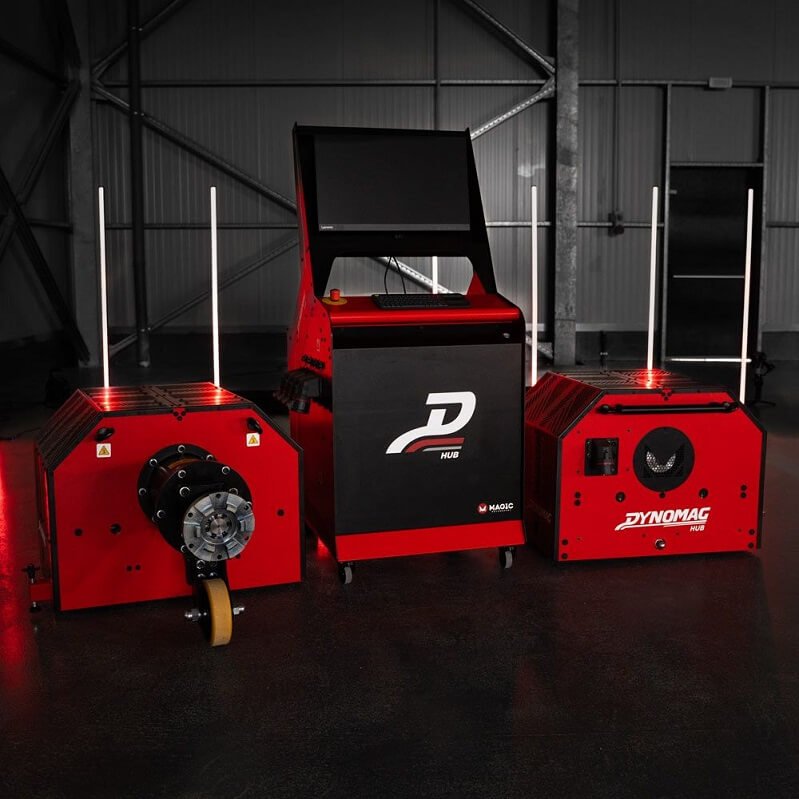

Dynomag HUB ir testa stends no Magic motor sport ražotāja, kas nodrošina ļoti precīzus jaudas mērījumu procesus. Stends ir izgatavots no kombinācijas no uzlabotiem elektroniskiem un tehniskiem komponentiem. Visa sistēma sastāv no vienas galvenās vadības panela un 2 vai 4 jaudas mērīšanas stendiem ar rumbām. Rumbas ir jāpieslēdz tieši pie transportlīdzekļa riteņu rumbām. Viens no lielajiem šī testa stenda priekšrocībām ir tā mobilitāte, jo tas nav uzstādīts vienā vietā.

Galvenās priekšrocības:

• Mazs, kompakts izmērs
• Precīzi un atkārtojami jaudas mērījumu procesi
• Augsta drošība testēšanas laikā

Mobilitāte un precizitāte:

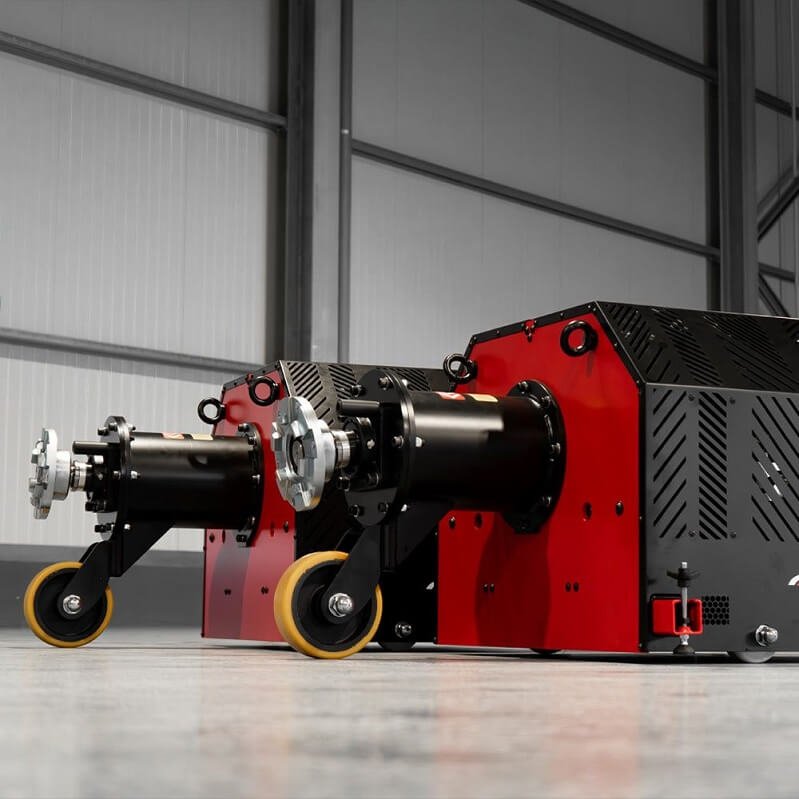

Rūpīga elektronisko, tehnisko un konstrukcionālo komponentu kombinācija ir pilnveidota tā, lai mehāniskie komponenti būtu izturīgi un ļoti precīzi visos apstākļos. Aprīkots ar pārvietošanās sistēmu, teflona un gumijas pārklātajiem riteņiem, kas nodrošina ērtu un vieglu novietošanu jebkurā darbavietā. Turklāt kopējais ass ievērojami vienkāršo savienošanas procedūru. Katram testa stenda modulim ir augstas efektivitātes jaudas mērīšanas bremzes ar optimizētu dzesēšanas sistēmu, lai nodrošinātu labākos termiskos un plūsmas dinamikas apstākļus. Tā kā šis testa stends nelieto mērīšanas rullīšus, tas ievērojami palielina iekārtas lietošanas drošību.

Visi parametri tiek kontrolēti:

Vadības stends ir aprīkots ar jaunākās paaudzes programmatūru, pilnu HD ekrānu, jaudīgu procesoru un ārkārtas izslēgšanas pogu. Ērta vadības izvēlne, kas ļauj viegli piekļūt visvajadzīgākajām funkcijām jau no pirmā darba dienas. Vadības stends – gatavs darbam ar 2WD vai 4WD aprīkojuma konfigurācijām, atkarībā no izmantoto savienojumu skaita. Strukturāli var uzstādīt divus papildu 220 V Schuko elektrotīklu kontaktligzdas pēc nepieciešamības.

Moderns interfeiss un programmatūra:

Modernā un intuitīvā programmatūra glabā datu bāzi ar pārbaudītajiem automobiļiem. Šis aprīkojums var sākt testēt automobiļu jaudu dažādos režīmos: plūsmas tests, pastāvīgas apgriezienus, ātruma un trakcijas testi, un ļauj operatoram salīdzināt vairākus dažādus testa rezultātus. Kopš pirmā testa, kontrolētā konfigurācijas īpašnieka programmatūra – pastāvīgi atjaunināta, koordinē elektronisko cilpiņu plūsmas, kas nāk no katra stenda.

Iekārtas darbības vieglums:

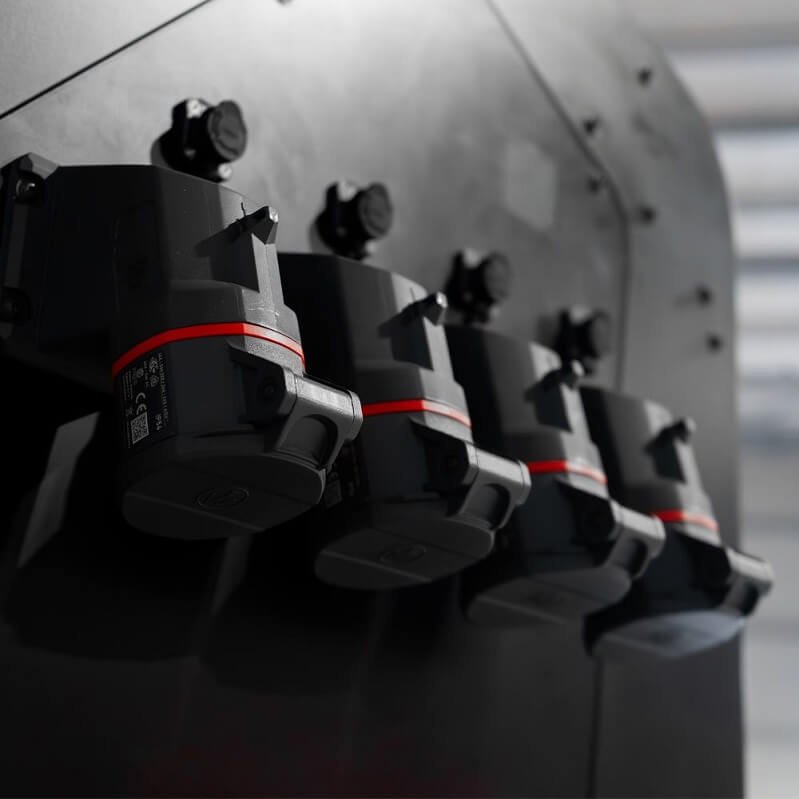

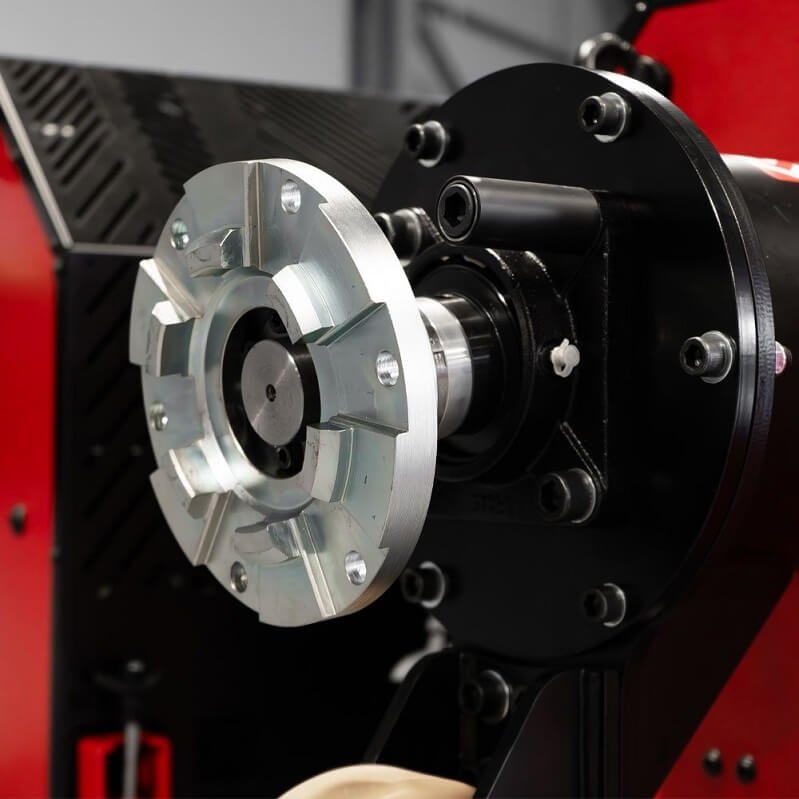

Lai pārslēgtu jaudas testa stendu no divu riteņu piedziņas režīma uz četru riteņu piedziņas režīmu, jums vienkārši jāpieslēdz 2 papildu savienotāji Dynomag Hub vadības stendam. Atšķirībā no rullīšu jaudas dinamometriem, kur divi ass ir savienoti ar U formas locītavu vai jostu, Magic motor sport visi mērījumu rezultāti tiek sinhronizēti elektroniski, nevis mehāniski. Pateicoties īpašajai rumbas un centrēšanas gredzena konstrukcijai, kas ir īpaši izstrādāta šim jaudas testa stendam, transportlīdzekļa savienošanas process vienmēr paliek nemainīgs.

Tehniskie dati:

• Darba princips: rumbas jaudas testa stends
• Barošanas spriegums: 400 V / 3 fāzes
• Frekvence: 50 / 60 Hz
• Trokšņa līmenis darbības laikā: <70 dB(A)
• Darba temperatūra: 0°C – +40°C
• Pieejamās pārneses: manuālā, automātiskā, CVT (bloķētais režīms)

Vadības stends:

• Barošanas spriegums: 400 V / 3 fāzes
• Slodzes tips: induktīvs
• Jaudas izvade: trīsfāžu – 5 x 400 V; vienfāžu – 4 x 240 V
• Maksimālā izejas jauda: Atsevišķa trīsfāžu izejas 20 A / Vienfāžu 16 A
• Aizsardzības sistēmas: dažādi drošinātāji – trīsfāžu: 20 A, C-kurva, IΔN = 0.03 A. Vienfāžu: 16 A, C-kurva, IΔN = 0.03 A.
• Vadības stenda svars: 180 kg
• Izmēri: 1720 x 950 x 920 mm

Viens jaudas stenda parametri:

• Elektriskais strāva: 16 A
• Maks. rumbas apgriezieni: 3000 apgr./min
• Maks. bremzēšanas jauda: 1600 Nm
• Maks. leņķi: ± 8 °
• Rumbas svars: 500 kg
• Izmēri: 1300 x 950 x 750 mm
• Riteņi: viegla iekārtas pagriešana un pārvadāšana uz nepieciešamo vietu.
