Transportlīdzekļa OBD2 kontrolieris Autool MMT580
MMT580 ir tiešais OBD2 savienotāju pārbaudītājs. Tieši savienots ar savienotāju, tas veic tā pieejamo signālu pārbaudi. Ierīce ir aprīkota ar diagnostikas sistēmas sakaru protokoliem, barošanas avotu un zemējuma ķēdi. Tie ir būtiski, lai nodrošinātu drošu darbu ar jutīgām transportlīdzekļa sistēmām.
Funkcijas:

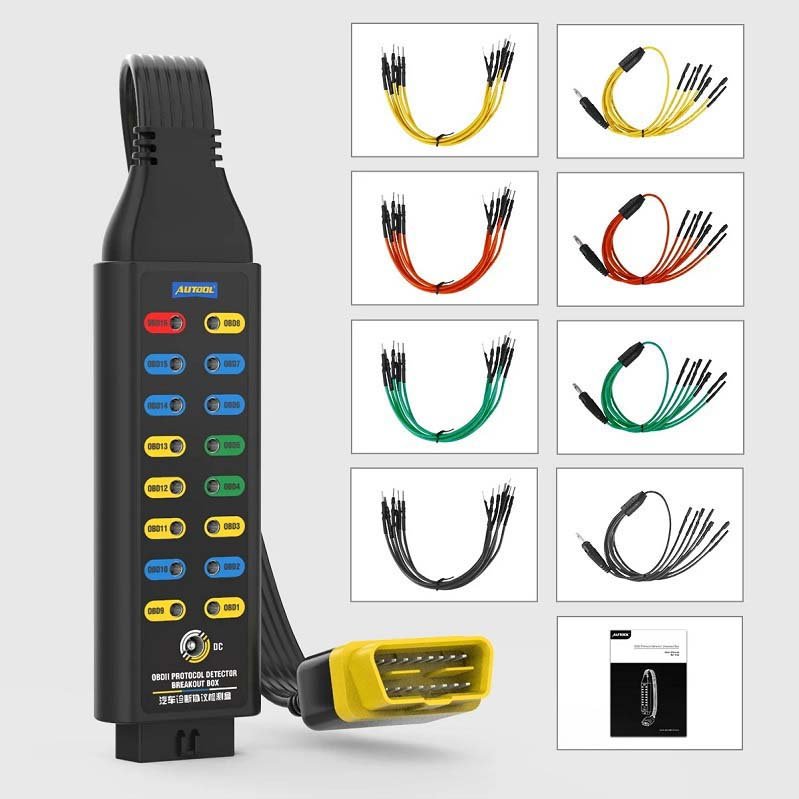

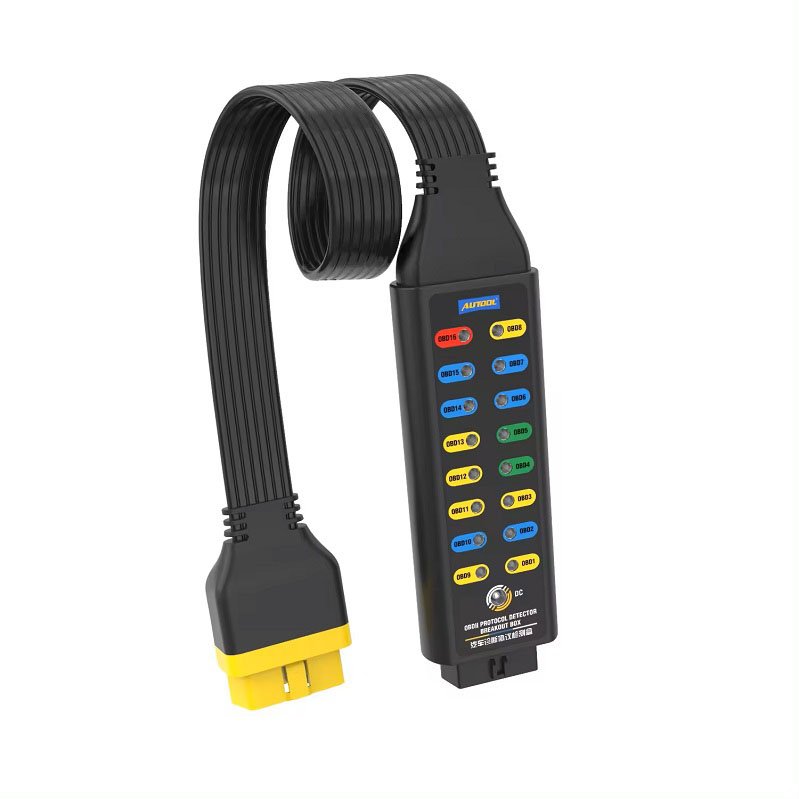

- OBD2 savienotāja pagarinātāja kabelis ir paredzēts lieliem datu apjomiem, kas padara darbu ar šo ierīci daudz ātrāku un vienmērīgāku. Kabelis ir izgatavots no elastīga termoplastiska TPU materiāla, kam raksturīga augsta elastība un izturība.
- Kad MMT580 ir pareizi savienots ar transportlīdzekļa OBD2 savienotāju, varat veikt detalizētāku katra “PIN” signāla pārbaudi.

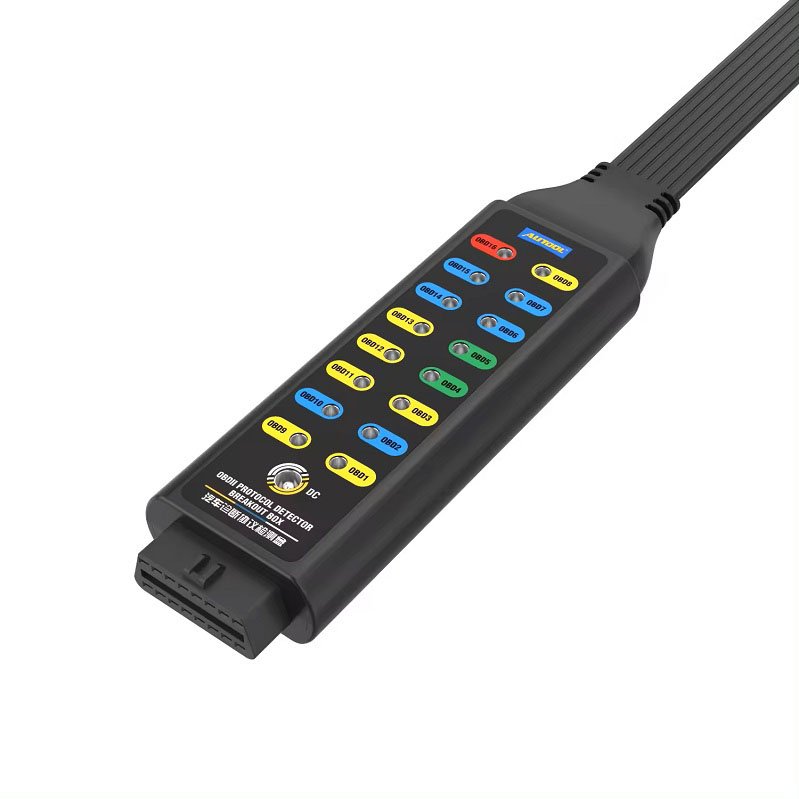

- Autool MMT580 savienotājam ir tieši tāds pats 16 kontaktu izkārtojums kā OBD2 savienotājam. Tāpēc jūs varat ātri un viegli veikt savienotāja pārbaudi un skaidri noteikt problemātisko punktu.
- Ierīcē ir iebūvētas 4 mm izejas ligzdas. Šīs ligzdas ļauj ērti pieslēgt multimetru vai osciloskopu, lai veiktu detalizētākus mērījumus.
Pin signāli:
- Transportlīdzekļa ražotāja noteiktie signāli
- SAE-J1850 PWM CAN(+)
- Nosaka transportlīdzekļa ražotājs
- Transportlīdzekļa virsbūves zemējums
- Zemējuma signāls
- CAN High (ISO 15765-4 un SAE-J2284)
- K-līnija ISO 9141-2 un ISO 14230-4 standartam
- Iestatījis transportlīdzekļa ražotājs
- Iestatījis transportlīdzekļa ražotājs
- SAE-J1850 PWM CAN(-)
- Nosaka transportlīdzekļa ražotājs
- Iestatījis transportlīdzekļa ražotājs
- Iestatījis transportlīdzekļa ražotājs
- CAN Low (ISO 15765-4 un SAE-J2284)
- ISO 9141-2 un ISO 14230-4 L līnija
- Akumulatora barošanas signāls
Tehniskie parametri:
- Savienotājs: OBD2
- Darba spriegums: 8 – 30 V/DC
- Slodze: 2 A
- Darba temperatūra: – 20 – +70 °C
- Pagarināšanas kabelis: 450 mm
